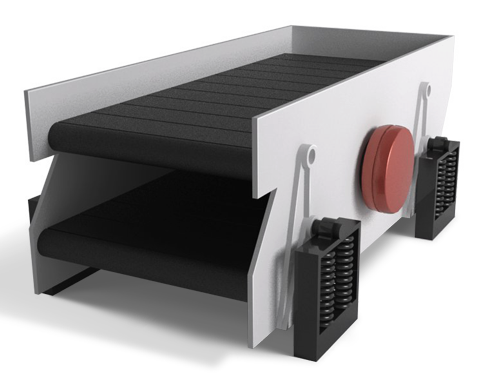

Грохоты (ГИЛ, ГИС, ГИТ)
Грохот инерционный - это машина, предназначенная для механической сортировки сыпучих материалов на фракции. Их в основном используют для рассеивания таких материалов как уголь, руда, щебень, песок, гравий и других нерудных материалов. При этом грохот инерционный широко используют и для обезвоживания пород, обогащённых углем или промытых руд. Грохот применяют как отдельный вид технологического оборудования, так и в дробильно-сортировочном комплексе с дробилками, конвейером, питателем и других сортировочных комплексах.
Выделяют следующие виды инерционных грохотов:
Выделяют следующие виды инерционных грохотов:
- грохоты инерционные тяжелые (ГИТ)
- грохоты инерционные средние (ГИС);
- грохоты инерционные легкие (ГИЛ).
Принцип работы инерционного грохота заключается в том, что вращения передаются через специальную круговую муфту от электродвигателя к вибратору. При этом если увеличивается нагрузка амплитуды колебания короба, происходит автоматическое уменьшение нагрузки на подшипники, что позволяет использовать при грохочении крупные куски пароды. Некоторые модели грохотов для более удобного использования имеют регулятор частоты оборотов.
Основные преимущества грохота инерционного:
- достаточно высокая интенсивность вибрации, что соответственно повышает эффективность при грохочении;
- простая и надежная конструкция;
- низкие эксплуатационные расходы.
Технические характеристики
| Типы грохотов | Максимально рекомендуемая крупность кусков питания, мм | Угол наклона просеивающей поверхности, градус | Амплитуда (полуразмах колебаний короба), мм | Частота колебаний короба в минуту |
| ГИЛ | 150 | 10-20 | 3,0-3,5 | 970 |
| ГИС | 200 | 12-21 | 3,2-4,5 | 970 |
| ГИТ | 350/700* | 15-30 | 3,0-3,5 | 735; 970 |
Грохоты инерционные легкие (ГИЛ)
ГИЛ - это легкий тип инерционного грохота, который предназначен для промежуточного и товарного разделения на фракции таких материалов как гравийно-песчаная масса, щебень и другие. При этом масса материала не должна превышать 1,4 т/м3, а размер куска не более 150 мм при влажности, не превышающей 5%. Производительность данного грохота зависит от числа ярусов и размера просеивающей поверхности.
Технические характеристики
| Модель | Просеивающая поверхность: ширина, длина (мм); площадь (м2) | Число ярусов | Производительность по питанию (расчетная), м.куб/час, не более | Номинальная мощность эл. двигателя, кВТ |
| ГИЛ-31 | 1250х2500х3,1 | 1 | 40 | 7,5 |
| ГИЛ-32 | 1250х3000х3,8 | 2 | 15-50 | 11 |
| ГИЛ-33 | 1250х3000х3,8 | 3 | 15-70 | 11 |
| ГИЛ-41 | 1500х4250х6,4 | 1 | 80 | 11 |
| ГИЛ-42 | 1500х4250х6,4 | 2 | 25-80 | 11 |
| ГИЛ-43 | 1500х4250х6,4 | 3 | 25-120 | 11 |
| ГИЛ-51 | 1750х5000х8,7 | 1 | 100 | 11 |
| ГИЛ-52 | 1750х5000х8,7 | 2 | 30-100 | 15 |
| ГИЛ-53 | 1750х5000х8,8 | 3 | 35-100 | 15 |
| ГИЛ-61 | 2000х5500х11 | 1 | 140 | 15 |
| ГИЛ-62 | 2000х6000х12 | 2 | 45-150 | 15 |
| ГИЛ-63 | 2000х6000х12 | 3 | 45-220 | 15 |
Грохоты инерционные легкие (ГИС)
ГИС - это средний тип инерционного грохота, который предназначен для промежуточного и товарного разделения на фракции таких материалов как гравий, щебень и другие. При этом масса материала не должна превышать 1,8 т/м3, а размер куска не более 200 мм при влажности, не превышающей 5%. Производительность данного грохота зависит от числа ярусов и размера просеивающей поверхности.
Технические характеристики
| Модель | Просеивающая поверхность: ширина, длина (мм); площадь (м2) | Число ярусов | Производительность по питанию (расчетная), м.куб/час, не более | Номинальная мощность эл. двигателя, кВТ |
| ГИС-31 | 1250х3000х3,8 | 1 | 50 | 11 |
| ГИС-32 | 1250х3000х3,8 | 2 | 15-50 | 11 |
| ГИС-33 | 1250х2700х3,4 | 3 | 15-65 | 11 |
| ГИС-41 | 1500х4250х6,4 | 1 | 80 | 11 |
| ГИС-42 | 1500х4250х6,4 | 2 | 25-80 | 11 |
| ГИС-43 | 1500х4250х6,4 | 3 | 25-120 | 11 |
| ГИС-51 | 1750х5000х8,7 | 1 | 110 | 15 |
| ГИС-52 | 1750х5000х8,7 | 2 | 30-110 | 15 |
| ГИС-53 | 1750х5000х8,7 | 3 | 35-165 | 15 |
| ГИС-54 | 1750х5000х8,7 | 4 | 30-190 | 22 |
| ГИС-61 | 2000х6000х12,0 | 1 | 155 | 22 |
| ГИС-62 | 2000х6000х12,0 | 2 | 45-155 | 22 |
| ГИС-63 | 2000х6000х12,0 | 3 | 45-225 | 22 |
| ГИС-72 | 2500х6000х15,0 | 2 | 55-190 | 30 |
Грохоты инерционные легкие (ГИТ)
ГИТ - это тяжелый тип инерционного грохота, который предназначен для промежуточного и товарного разделения на фракции таких материалов как гравий, щебень и другие. При этом масса материала не должна превышать 2,8 т/м3, а размер куска не более 300 мм при влажности, не превышающей 5%. Производительность данного грохота зависит от числа ярусов и размера просеивающей поверхности
Технические характеристики
| Модель | Просеивающая поверхность: ширина, длина (мм); площадь (м2) | Число ярусов | Производительность по питанию (расчетная), м.куб/час, не более | Номинальная мощность эл. двигателя, кВТ |
| ГИТ-32 | 1250х3000х3,8 | 2 | 70-95 | 11 |
| ГИТ-41 | 1500х4000х6 | 1 | 125 | 15 |
| ГИТ-42 | 1500х400х6 | 2 | 95-125 | 15 |
| ГИТ-51 | 1750х5000х8,7 | 1 | 175 | 22 |
| ГИТ-52 | 1750х5000х8,7 | 2 | 130-175 | 22 |
| ГИТ-53 | 1750х5000х8,7 | 3 | 90-175 | 22 |
| ГИТ-61 | 2000х6000х12,0 | 1 | 250 | 30 |
| ГИТ-62 | 2000х6000х12,0 | 2 | 190-250 | 30 |
| ГИТ-63 | 2000х6000х12,0 | 3 | 125-250 | 30 |
